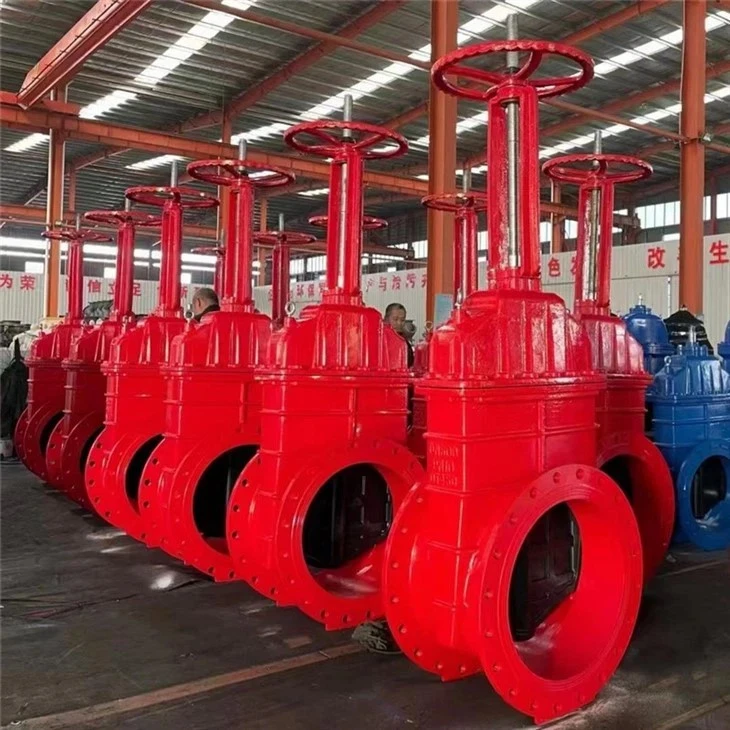

Wigvormige schuifafsluiter

Compact ontwerp:De wigschuifafsluiter heeft een eenvoudige en compacte structuur en de uitstekende stijfheid zorgt voor een stabiele werking van de klep in omgevingen met hoge druk. Het kanaalontwerp is glad en vermindert effectief de vloeistofweerstand.
Uitstekende stijfheid:Wigschuifafsluiters vertonen een uitstekende stijfheid, waardoor een stabiele werking in omgevingen met hoge druk en hoge temperaturen mogelijk is, bestand tegen vervorming en beschadiging, waardoor afdichtingsprestaties en operationele veiligheid worden gegarandeerd.
Soepele stroomdoorgang:Het ontwerp van de interne doorgang van de klep is gestroomlijnd, waardoor de vloeistofweerstand en het drukverlies worden verminderd, de stroomefficiëntie van pijpleidingsystemen wordt verbeterd en het energieverbruik wordt verminderd.
Afdichtingsoppervlaktematerialen:Wigafsluiters bieden een verscheidenheid aan rijmodi, zoals handmatige, pneumatische, elektrische en tandwieloverbrenging, om aan verschillende gelegenheden en behoeften te voldoen. Of het nu gaat om handmatige bediening op locatie, automatische bediening op afstand of gelegenheden waarbij nauwkeurige afstelling nodig is, u kunt een geschikte rijmethode vinden.
Meerdere structurele vormen:Wigafsluiters hebben verschillende structurele vormen, zoals een enkele poort met elastische wig en een enkele poort met stijve wig. Deze verschillende structurele vormen zorgen ervoor dat de klep zich kan aanpassen aan verschillende werkdruk- en stroomvereisten. Of het nu gaat om hoge druk en een groot debiet of om een ​​lage druk en een klein debiet, u kunt een geschikte constructievorm vinden om optimale prestaties te bereiken.

Het kenmerk van een elastische wig is de eenvoudige structuur, betrouwbare afdichting en de moeilijkheid om vast te zitten wanneer de mediumtemperatuur verandert. De vereisten voor de bewerkingsnauwkeurigheid voor de wighoek zijn relatief laag. Voor schuifafsluiters met elastische wigplaten mag het sluitmoment niet te groot zijn om te voorkomen dat het elastische vervormingsbereik van de wig wordt overschreden. Daarom moet de klep worden uitgerust met een begrenzingsmechanisme om de slag van de wig te regelen.
De elastische schuifwigstructuur is geschikt voor schuifafsluiters van middelgroot en klein kaliber met verschillende drukken en temperaturen. Het medium mag niet te veel vaste deeltjes bevatten om te voorkomen dat deze zich ophopen in de ringvormige groef van de wig en het elastische vervormingsvermogen ervan beïnvloeden.

De stijve wig bestaat uit een massieve structuur uit één stuk die niet kan compenseren voor veranderingen in de uitlijning van de klepzittingen, veroorzaakt door pijpleidingbelastingen of thermische schommelingen. De bewerkingsnauwkeurigheid van de halve wighoek aan beide zijden van het afdichtingsoppervlak is zeer hoog, wat productie en onderhoud bemoeilijkt. Tijdens bedrijf zijn de afdichtingsparen gevoelig voor slijtage en kan de wig gemakkelijk vastgeklemd raken als de temperatuur verandert.
Vaste schuifafsluiters worden als de meest economische beschouwd, zijn over het algemeen geschikt voor lage druk- en temperatuuromstandigheden, en bijna alle kleine schuifafsluiters tot DN50 (NPS2) gebruiken stijve schuifplaten van het wigtype.
