Terugslagklep met dubbele klep

Productnaam: Terugslagklep met dubbele klep
Model: DH77X-10/16T
Afmetingen: DN40-DN1000
Verbindingsmethode: wafeltje
Werkdruk: PN16,PN10,150LB,5K,10K
Temperatuurbereik: -10 graad -100 graad
Coating: Fusion Bonded Epoxy Coating conform ANSI/AWWA C550

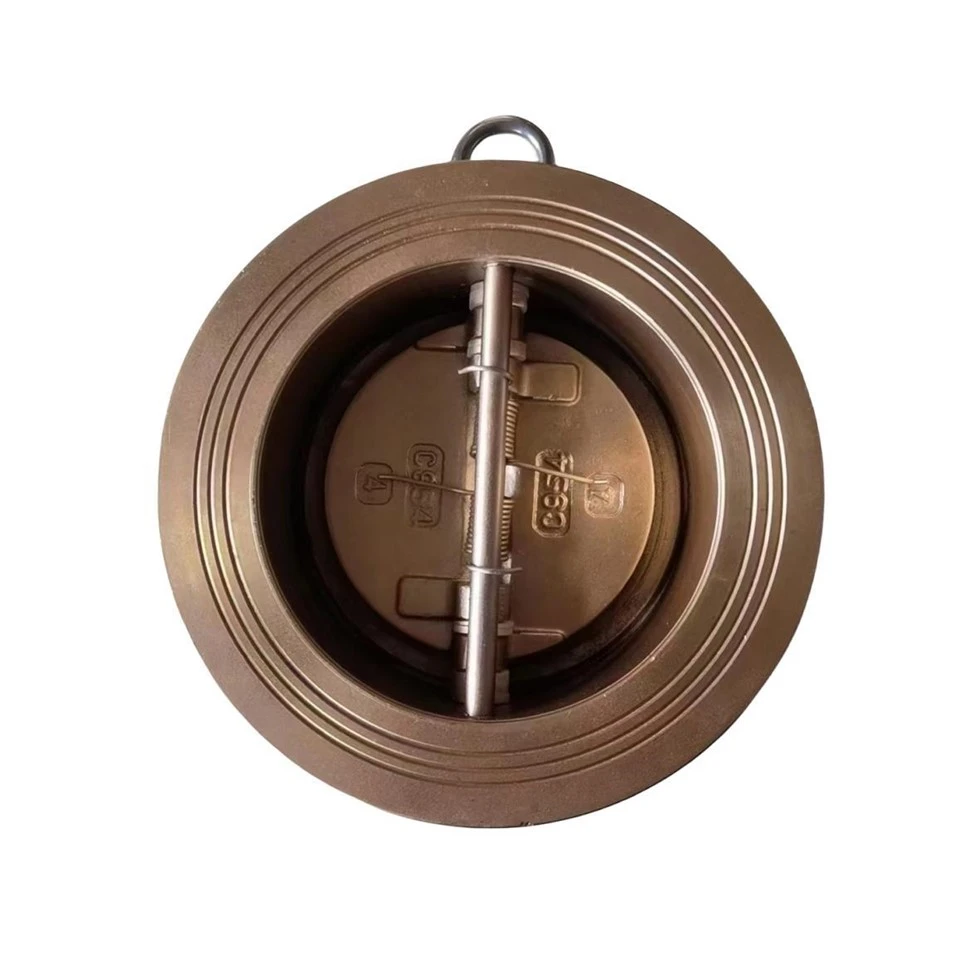

Het structurele diagram van vlinderterugslagkleppen is heel eenvoudig en vergeleken met andere terugslagkleppen is hun structurele lengte ook erg kort. Vlinderterugslagklep, ook wel vlinderterugslagklep genoemd, is aangesloten in een wafelstijl. De klepplaat bestaat uit twee halfronde vlinderplaten, die met elkaar zijn verbonden door de klepsteel en door veren met kracht worden teruggezet. Het werkingsprincipe van een vlinderterugslagklep is: wanneer het medium door het kleplichaamkanaal stroomt, is de mediumdruk groter dan de veerkracht en worden twee vlinderplaten opengedrukt, de klep gaat open en het medium stroomt; Wanneer het medium door veerkracht stopt met stromen, worden de twee vlinderplaten gedwongen te resetten en sluit de klep om te voorkomen dat het medium terugstroomt. Structuurdiagram van de vlinderterugslagklep Vlinderterugslagklep, ook wel dubbele schijf-terugslagklep met dubbele schijf genoemd, het afdichtingsoppervlak kan zijn gemaakt van slijtvast materiaal of bekleed met rubber, met een breed scala aan toepassingen en betrouwbare afdichting. Vlinderterugslagkleppen zijn automatische kleppen die geen handmatige bediening vereisen. Dit type klep wordt meestal gebruikt voor zuivere pijpleidingen, maar ook voor industriële, milieu-, waterbehandelings- en hoogbouwleidingen om middelgrote terugstroming te voorkomen. Voorkom terugstroming van het medium.









1. Klein formaat, lichtgewicht en compacte structuur.

2. Vertrouw op het veerkoppel om snel vanzelf te sluiten.

3. Kan op zowel horizontale als verticale pijpleidingen worden geïnstalleerd.

4. Veilige en betrouwbare prestaties, met goede anti-interferentieprestaties.

5. Lijnafdichting, met betere afdichtingsprestaties, kan onder statische druk geen lekkage bereiken.

6. De kleefkracht tussen het rubber en het kleplichaam is hoog, wat effectief kan voorkomen dat de klepzitting tijdens gebruik eraf valt.

7. De bovenste en onderste flenzen en de binnenwanden van het kleplichaam zijn behandeld met harde film antiroestolie om schade aan de verffilm tijdens het rubbervulkanisatieproces na het spuiten te voorkomen, evenals veroudering van de rubberen klepzitting veroorzaakt door secundaire hoge temperaturen.

8. Het kleplichaam is gemaakt van epoxyharspoeder, met sterke hechting en hoge slagsterkte.

9. De bovenste en onderste flenzen zijn afgedicht met waterleidingen voor betere afdichtingsprestaties.
