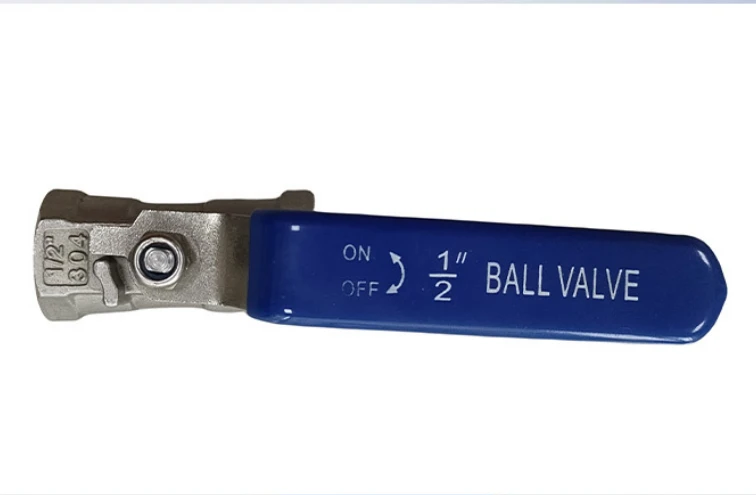

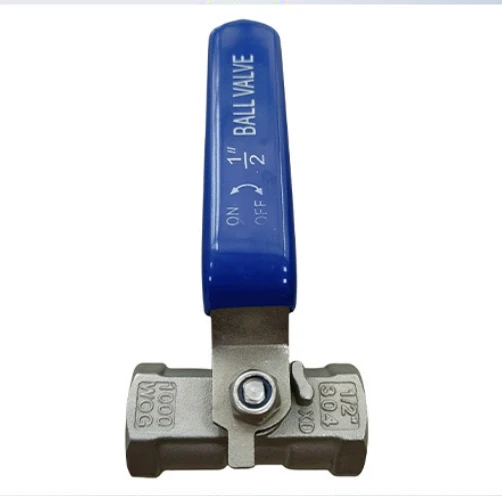

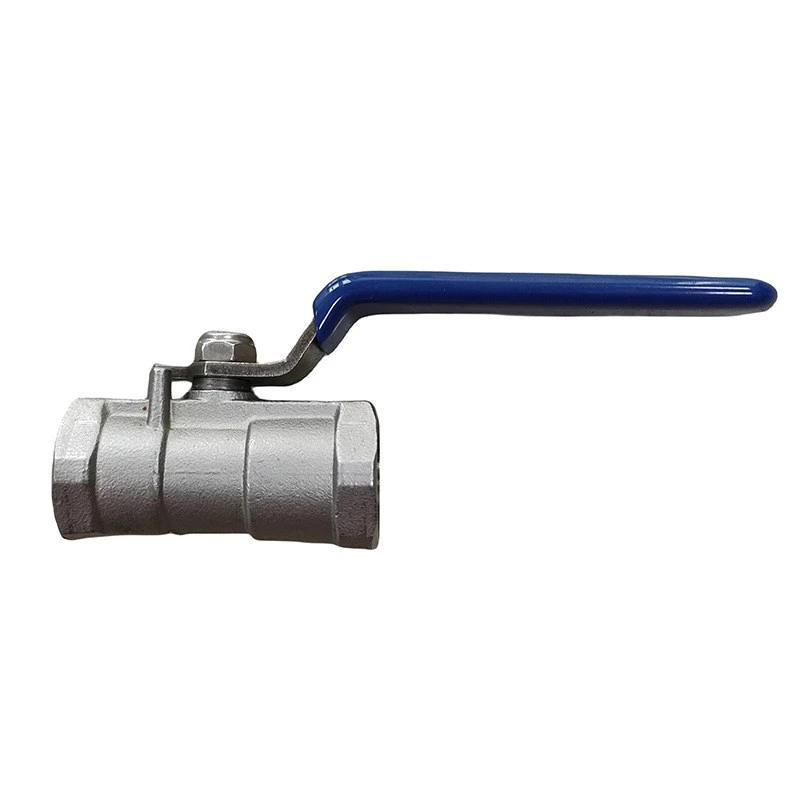

Kogelkraan uit één stuk met schroefdraad



Kogelkraan uit één stuk met schroefdraad is een veel voorkomende industriële klep, voornamelijk gebruikt voor het afsluiten en regelen van vloeistoffen in pijpleidingsystemen. Het heeft de kenmerken van een compacte structuur, goede afdichting en eenvoudige bediening.



Het 'één-stuk' van dit type klep verwijst naar het kleplichaam dat als geheel is gesmeed, met hoge sterkte en niet gemakkelijk lekt; De term 'schroefdraad' geeft aan dat de verbindingsmethode een interne draadinterface is (zoals G, NPT en andere standaarden), die eenvoudig te installeren is in pijpleidingen met een kleine- diameter en geschikt is voor verschillende mediaomgevingen zoals water, olie en gas.





Ventiellichaam uit één-delig:Het kleplichaam is integraal gesmeed of gegoten, niet-afneembaar, zonder huisbouten, en heeft de meest compacte structuur.Schroefdraadverbinding:Beide uiteinden zijn voorzien van interne schroefdraad zodat ze direct in pijpleidingen kunnen worden geschroefd, wat een gemakkelijke installatie mogelijk maakt.

90 graden draaibaar aan/uit:Volledig open of gesloten door de handgreep 90 graden te draaien, waardoor een snelle bediening mogelijk is.

Ontwerp met gereduceerde boring:De interne kogeldoorlaat is doorgaans kleiner dan de nominale buisdiameter (bijv. werkelijke boring ca. DN20 voor DN25).





Model	Q11F(Q – Kogelkraan, 1 – Binnendraad, 1 – Behuizing uit één-delig, F – Afdichting van fluorkunststof)
Nominale diameter	DN6 ~ DN100 (1/8" ~ 4")
Drukklasse	PN1,6 ~ 4,0 MPa (16 ~ 40 kgf/cm²)
Temperatuurbereik	-20 graden ~ 180 graden (PTFE-afdichting)
Kleplichaam	Roestvrij staal 304, 316, messing
Zegel	PTFE (polytetrafluorethyleen)











• Compact formaat en licht van gewicht, geschikt voor kleine ruimtes.
• Geen externe lekpunten; integrale structuur zorgt voor uitstekende lekvrije prestaties.
• Lage kosten en economische prijs.
• Snelle installatie; schroefdraadverbinding vereist geen laswerk.
• Lage stromingsweerstand; bijna rechte-doorstroom in volledig open positie.





1. Aan-uit-bediening voor algemene media zoals water, olie, gas, stoom, enz.
2. Instrumenten, luchtcompressoren, kleine apparatuur en binnenlandse/commerciële pijpleidingen.
3. Toepassingen die gevoelig zijn voor kosten en ruimte, met een lage onderhoudsfrequentie.
