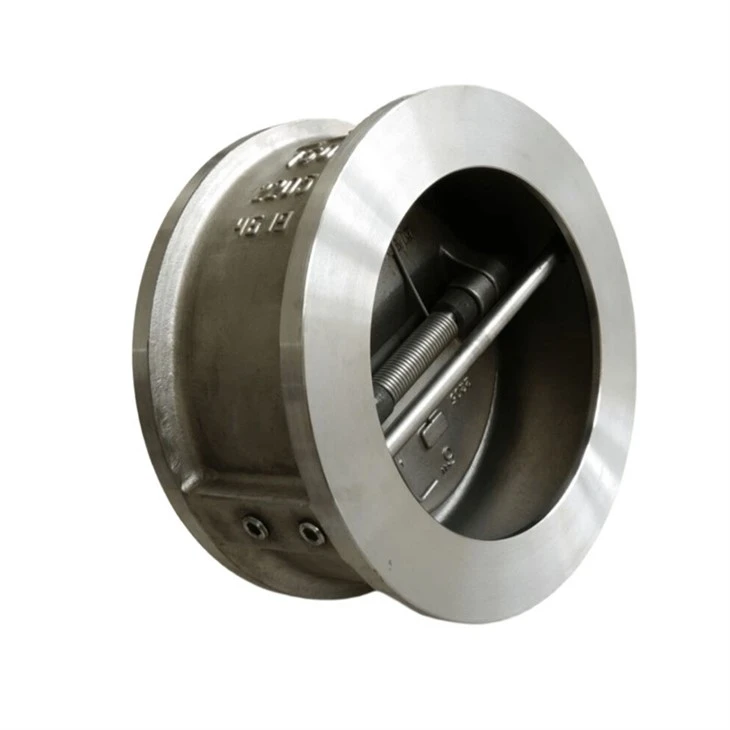

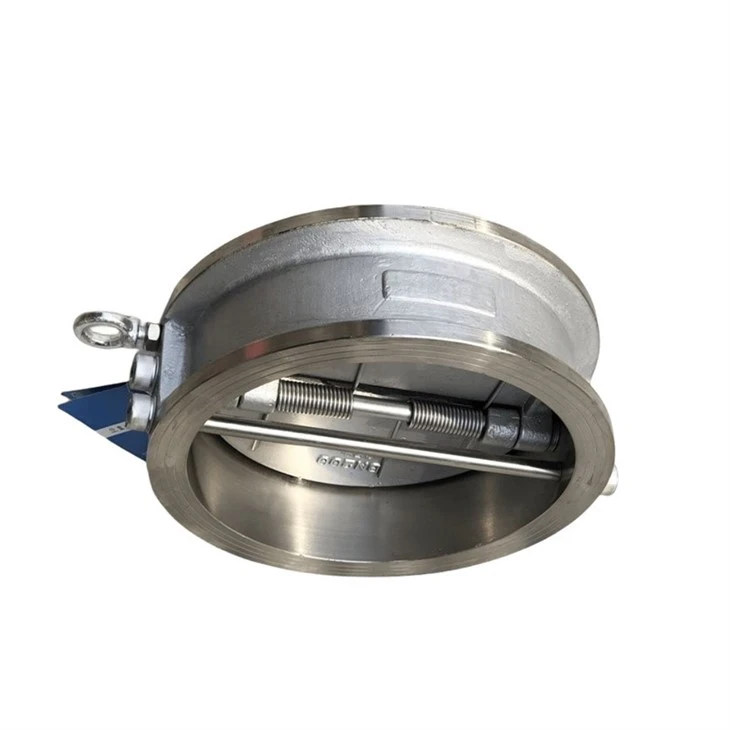

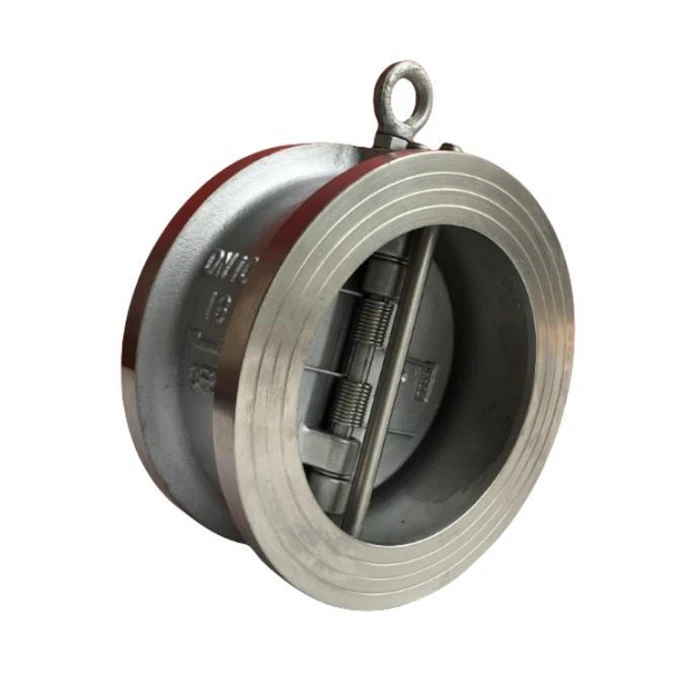

Roestvrijstalen vlinderterugslagklep

Productnaam: roestvrijstalen terugslagklep
Model: DH77X-10/16P
Afmetingen: DN40-DN1000
Verbindingsmethode: wafeltje
Werkdruk: PN16,PN10,150LB,5K,10K
Temperatuurbereik: -10 graad -100 graad
Coating: Fusion Bonded Epoxy Coating conform ANSI/AWWA C550





De roestvrijstalen vlinderterugslagklep is ook een terugslagklep met zwenkwerking, maar het is een dubbele schijfklep die sluit onder invloed van een veer. De bottom-up vloeistof duwt de klepschijf open. De klep heeft een eenvoudige structuur en wordt tussen twee flenzen geklemd, met een kleine totale afmeting en een laag gewicht.

De roestvrijstalen vlinderterugslagklep heeft twee veerbelaste D-vormige schijven die op een ribschacht over het doorgaande gat van de klep zijn geplaatst. Deze structuur verkort de afstand waarover het zwaartepunt van de klepschijf beweegt. Vergeleken met terugslagkleppen met enkele schijf van dezelfde grootte, vermindert deze structuur ook het gewicht van de klepschijf met 50%. Door het gebruik van veerbelasting reageert deze klep zeer snel op terugstroming.









1. De lichtgewicht structuur met dubbele schijf van roestvrijstalen vlinderterugslagkleppen maakt de afdichting en bediening van de zittingen effectiever.
2. Dankzij de lange armveerfunctie van roestvrijstalen terugslagkleppen kan de klepschijf zonder wrijving openen en sluiten, terwijl de veer onafhankelijk werkt om de klepschijf te sluiten (DN150 en hoger).
3. De scharniersteunhuls van de roestvrijstalen terugslagklep vermindert de wrijving en minimaliseert het fenomeen van waterslag wanneer deze wordt gestopt door een onafhankelijke klepschijf (grotere diameter).
4. Vergeleken met conventionele terugslagkleppen hebben roestvrijstalen terugslagkleppen een robuustere, lichtere, kleinere, effectievere en goedkopere structuur. Deze klep voldoet aan de normen van API 594. Voor de meeste maten is de structurele lengte van deze klep slechts 1/4 van die van een conventionele klep, en het gewicht is 15% tot 20% van die van een conventionele klep. Daarom is het ook goedkoper dan een terugslagklep. Het is ook eenvoudiger te installeren.
5. De roestvrijstalen vlinderterugslagklep heeft ook speciale structurele kenmerken, waardoor het een krachtige, slagvrije terugslagklep is. Deze kenmerken omvatten een reinigingsvrije opening, de meeste klepgroottes uitgerust met onafhankelijke veerstructuren en een onafhankelijk schijfondersteuningssysteem. Sommige van deze kenmerken hebben terugslagkleppen niet. De vlinderterugslagklep met dubbele schijf kan ook worden ontworpen als een verlengd kleplichaam met een verhoogd oor en een dubbele flens.
